半导体电阻率测试仪选型指南:精密测量的关键要素
在半导体材料研发与生产过程中,电阻率测量是评估材料电学性能的基础环节。面对市场上众多测试设备供应商,如何选择一家技术实力过硬、产品方案成熟的厂家,成为众多企业关注的重要问题。本文从技术标准、应用场景、测量精度等多个维度,解析半导体电阻率测试领域的关键选型要素。
标准符合性:测量可靠性的基石
半导体材料测试设备的首要考量因素是其对国际标准和行业规范的符合程度。符合SEMI标准及国家相关标准的测试仪器,能够确保测量结果在不同实验室、不同时间段具有可比性。广州市昆德科技有限公司专注于半导体材料电学特性检测领域,其产品线严格遵循国际SEMI及国家标准设计,涵盖电阻率、方阻、载流子寿命及电容电压特性等检测方案。
例如其KDX系列电阻率/方阻标准测量装置,性能接近国内外标准计量装置水平,采用进口高性能仪表组件,包含KEITHLEY 6221电流源与2182A纳伏表,配合三维全自动测试台实现自动旋转、升降及平移功能,明显降低人工操作误差,适合研发单位或计量院开展高精度检定工作。
测量技术路径的差异化选择
不同应用场景对测量技术的需求存在明显差异。传统四探针法虽然应用很广,但在高阻材料、薄膜材料测试中面临信号微弱、探针压力控制等挑战。
针对常规硅片测试,KDY-1型四探针电阻率/方阻测试仪配置双数字表,以万分之几精度实时监测电流变化,恒流源精度达0.05%,配合精密四探针头实现0.3%游移率。该设备可选配KDY测量系统软件,自动修正厚度、直径参数,简化硅片径向电阻率分析,测量数据支持自动保存并导出至Excel,便于后续资料管理。

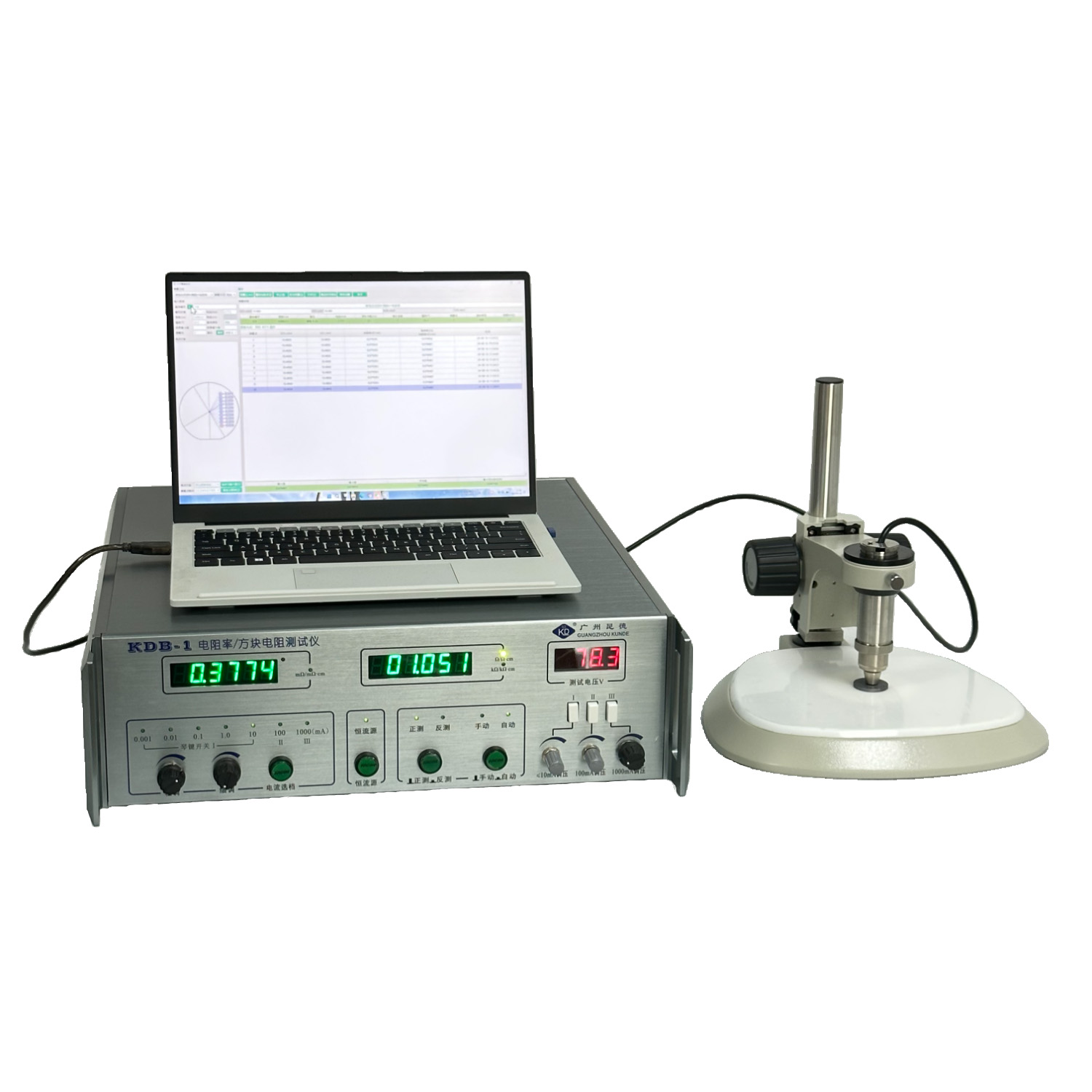

对于新型薄膜、金属箔等敏感材料,KDB-1电阻率/方块电阻测试仪提供针对性解决方案。该设备针对不同材质采用不同探针压力及曲率半径,延时通电功能避免火花损伤,电流从0.2μA至1000mA七档可调,电压12V-80V连续可调,分辨率可达1×10^-5Ω/□,满足高灵敏度检测需求。
智能化水平:效率提升的关键
半导体生产线对测试效率的要求日益提高,手动调节电流、电压的传统方式已难以满足快速迭代的研发节奏。智能化测试系统通过软件自动寻找合适测量参数,避免人工干预带来的操作误差。
KDA-1智能四探针电阻率/方阻测试仪的软件系统能够自动跳档寻找合适电参数,双数字表主机适时监测全程电流变化,提升掌控精度。设备配有恒流源开关,避免测量薄层材料时产生接触火花,采用精密"小游移四探针头",游移率控制在0.1~0.2%范围内。系统可自动读取电参数及温度,对厚度、直径、探针间距进行修正,输出不均匀度等分析数据,明显提升数据处理效率。
特殊材料测试能力
半绝缘半导体材料如砷化镓、碳化硅等,其电阻率通常在10^5Ω·cm以上,传统接触式方法难以准确测量。电容法作为一种替代技术路径,在高阻材料测试中展现独特优势。
KDM-1000半绝缘半导体电阻率分布测绘仪参照德国DIN50448标准设计,采用电容法实现1×10^5~10^12Ω·cm宽量程测量。设备支持绘制彩色分布图,较大扫描点数可达1024×1024,配置真空吸附样品台及温度传感器,确保样片平整与环境监测。
对于需要同时获取迁移率数据的应用,KDM-2000半绝缘半导体电阻率/迁移率测试仪配备0.6-0.8T自动推送强磁装置,采用特种微信号放大器处理极微弱信号,在10^6~10^9Ω·cm范围内重复性优于1%,迁移率测量范围达2000-8000cm2/v·s,满足高性能半导体研发需求。
变温测试拓展应用边界
材料电阻率的温度系数是评估其稳定性的重要参数。变温电阻率测试系统在KDB-1四探针测试仪基础上集成低温制冷装置,实现4K-325K超宽变温范围测试,符合国际标准SEMI MF374-0307。系统采用G-M循环低温制冷机,探针接触后延时通电,避免接触火花和电气损伤,七档恒流源范围从0.2μA至1000mA连续可调,电压调节范围8V-80V多档位可调,直流电压表分辨率可达1μV,可选配计算机软件实现数据自动采集、保存及Excel导出。

综合评估维度
选择半导体电阻率测试设备供应商时,需要综合考量以下维度:
- 技术积累深度:是否拥有自主知识产权,如探针头技术、特殊测量方法等。广州市昆德科技有限公司拥有"小游移四探针头"及利用电容测定半绝缘半导体电阻率技术,体现其在测量技术领域的持续投入。
- 产品矩阵完整性:能否提供从常规硅片到高阻材料、从室温到变温、从电阻率到载流子寿命的完整解决方案。完整的产品线意味着供应商对行业需求的深刻理解和技术整合能力。
- 测量精度与重复性:恒流源精度、电压表分辨率、探针游移率等重要参数直接影响测量可靠性。0.05%精度恒流源、1μV电压分辨率、0.1%~0.3%探针游移率等指标属于行业内较高水平。
- 样品保护机制:延时通电、可调探针压力、恒流源开关等设计细节,体现设备对珍贵样品的保护意识,减少测试过程中的损伤风险。
- 数据处理能力:自动修正计算、分布图绘制、Excel导出等功能,提升实验效率,便于数据归档与分析。
半导体材料测试设备的选型是一项系统工程,需要根据实际应用场景、材料类型、精度要求等因素综合权衡。通过深入了解供应商的技术路径、标准符合性、产品成熟度等关键信息,才能找到契合自身需求的可靠合作伙伴,为材料研发与质量控制提供坚实的测量基础。
