半绝缘半导体电阻率测试：广州昆德电容法方案解析

　　在半导体材料特性检测领域，半绝缘半导体材料的电阻率测量一直是技术难点。特别是对于电阻率高达10^5Ω·cm以上的高阻材料，传统测量方法往往难以获得准确数据。广州市昆德科技有限公司针对这一行业痛点，开发出基于电容法的专业检测装置，为半导体研发与生产提供了可靠的测量方案。

　　半绝缘材料测量的技术挑战

　　半绝缘半导体材料在微波器件、光电子器件等领域应用很广，其电阻率特性直接影响器件性能。然而，当材料电阻率超过10^5Ω·cm时，传统四探针法因信号微弱而难以准确测量。这种高阻测量困境长期制约着半导体行业的质量管控能力，特别是在砷化镓、碳化硅、碲锌镉、磷化铟等化合物半导体的生产过程中，缺乏有效的在线检测手段。

　　材料电阻率的不均匀性同样是研发人员关注的焦点。在晶圆生长过程中，温度梯度、掺杂分布等因素会导致电阻率在晶片不同区域存在差异。如何实现电阻率分布测绘，并以可视化方式呈现这些差异，成为工艺优化的重要需求。

　　电容法测量的技术原理

　　针对高阻材料测量难题，昆德科技采用电容测量技术进行电阻率检测。该方法参照德国DIN50448标准设计，通过测量样品与电极间形成的电容值变化，反推材料的电阻率参数。这种非接触式测量方式避免了探针接触带来的样品损伤问题，同时对高阻材料具有更高的灵敏度。

　　KDM-1000半绝缘半导体电阻率分布测绘仪是该技术路线的主要产品。设备配置真空吸附样品台和温度传感器，确保样片在测量过程中保持平整，并实时监测环境温度对测量结果的影响。测量范围覆盖1×10^5至10^12Ω·cm的宽阻值区间，满足从低阻到超高阻材料的检测需求。

　　设备的彩色分布图绘制功能是其技术亮点之一。系统支持1024×1024点的扫描分辨率，可以将整个晶片的电阻率分布以色阶图形式呈现。研发人员通过观察分布图，能够直观判断晶体生长质量，识别缺陷区域，为工艺调整提供数据支撑。

　　迁移率测量的拓展能力

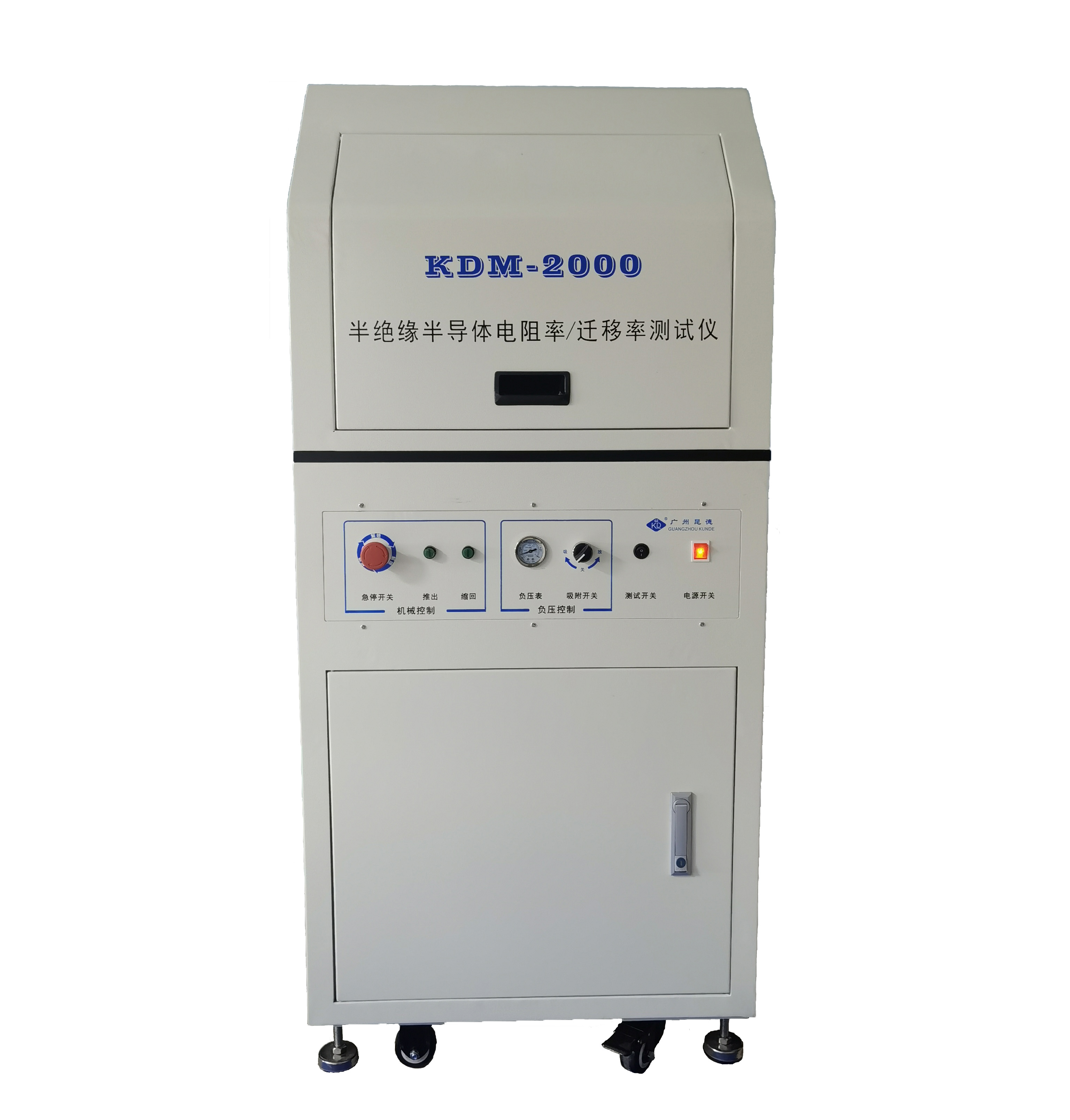

　　在半绝缘材料表征中，迁移率是与电阻率同等重要的参数。迁移率反映载流子在电场作用下的运动能力，直接影响器件的高频特性和响应速度。昆德科技推出的KDM-2000半绝缘半导体电阻率/迁移率测试仪，在电阻率测量基础上增加了迁移率测试功能。

　　该设备配备0.6-0.8T的自动推送强磁装置，在霍尔效应测量中提供稳定磁场环境。由于半绝缘材料的载流子浓度极低,霍尔电压信号往往在微伏级别，设备采用特种微信号放大器进行信号处理，确保测量精度。在10^6至10^9Ω·cm电阻率范围内，设备的测量重复性优于1%，迁移率测量范围达到2000-8000cm²/v·s，覆盖了砷化镓等高迁移率材料的典型数值区间。

　　自动化测试流程是该设备的另一优势。工控机控制测试台进行X-Y平面扫描，自动完成电阻率和迁移率的逐点测量，并实时计算生成分布图。这种全自动绘图能力大幅提升了物性分析效率，使研发人员能够将更多精力投入到数据解读和工艺改进中。

　　自有知识产权技术的质量保障

　　昆德科技在半绝缘半导体检测领域拥有"利用电容测定半绝缘半导体电阻率"的国家知识产权。这项技术的重点在于电容-电阻率转换算法的优化，以及测量电路对微弱信号的抗干扰处理。通过多年技术积累，设备在高阻区的测量准确度已达到行业先进水平。

　　在实际应用中，设备的宽量程测量能力体现了技术成熟度。从10^5Ω·cm的相对低阻区，到10^12Ω·cm的超高阻区，跨越7个数量级的测量范围对仪器的动态响应和信号处理提出了极高要求。昆德科技通过硬件电路设计和软件算法优化的协同，实现了全量程范围内的稳定测量。

　　标准化与应用场景

　　昆德科技的半绝缘半导体检测设备严格遵循国际和国家标准。设备设计参照德国DIN50448标准，测量方法与SEMI国际标准兼容，确保测量结果的可比性和可追溯性。这种标准适配能力对于需要与国际同行交流数据的研发机构尤为重要。

　　在应用场景方面，设备服务于化合物半导体材料研发、晶圆生产质量控制、器件特性分析等领域。对于从事砷化镓、磷化铟、碳化硅等材料研究的科研院所，设备提供的高精度电阻率和迁移率数据是材料评价的基础。对于半导体生产企业，设备的可视化分析功能帮助工艺工程师快速定位问题晶片，提升良品率。

　　在教学科研领域，设备的工控软件集成了数据采集、处理和图形显示功能，学生和研究人员可以通过软件界面直观了解测量过程，理解半导体物理中的电阻率和迁移率概念。设备的真空吸附样品台设计确保样片在测量过程中的稳定性，温度传感器实时监测环境条件，这些细节设计体现了对测量可靠性的追求。

　　技术演进与行业贡献

　　从基础的电阻率测量到电阻率与迁移率的联合表征，昆德科技的产品线体现了半导体材料检测技术的演进路径。在半导体产业向第三代半导体材料转型的背景下，碳化硅、氮化镓等宽禁带半导体的高阻特性测量需求日益增长，电容法测量技术的应用空间进一步拓展。

　　设备的模块化设计理念也值得关注。KDM系列产品采用硬件主机与工控软件分离的架构，用户可以根据实际需求选择不同配置。基础型号满足电阻率测试需求，高级型号则提供迁移率测量和强磁系统。这种灵活配置方式降低了用户的初期投入成本，同时保留了后续升级空间。

　　在数据管理方面，设备支持测量数据的自动保存和导出功能，与实验室信息管理系统（LIMS）的对接能力为数据追溯和质量体系认证提供了便利。对于需要通过ISO质量认证的生产企业，设备的数据可追溯性是审核中的重要加分项。

　　行业展望

　　半绝缘半导体材料的应用领域正在拓展。5G通信、卫星通信等高频应用对砷化镓等材料的需求持续增长，新能源汽车和光伏逆变器推动了碳化硅功率器件的市场扩张。这些应用场景对材料电阻率的均匀性和稳定性提出了更高要求，也为专业检测设备创造了更大市场空间。

　　昆德科技在半导体材料电学特性检测领域的持续投入，不但为国内半导体产业提供了测量工具，也推动了检测技术的本土化进程。在关键设备国产化的战略背景下，具备自主技术的检测仪器对于产业链安全具有重要意义。

　　对于正在选择半绝缘半导体电阻率测试设备的用户，建议重点关注设备的测量范围、重复性精度、自动化程度和标准符合性等指标。同时，供应商的技术支持能力和后续服务体系也是设备选型中需要考量的因素。在科研和生产应用中，设备的长期稳定性和计量溯源能力将直接影响测量数据的可靠性。
