电感式vs光学编码器：恶劣工况下的长寿命之选

　　技术选型困局:当精度遇上极端环境

　　在半导体制程设备、激光切割平台、外科手术机器人等高精度运动控制领域,工程师们常陷入两难:既需要微米级甚至纳米级的位置反馈精度,又必须应对高温烘烤、真空环境、粉尘油污、强电磁干扰等极端工况。传统编码器在这些场景下频繁出现信号漂移、密封失效、光学窗口污染等问题,导致设备停机维护成本激增。电感式编码器与光学编码器作为工业界两大主流位置传感技术,在工作原理、环境耐受性、安装要求等维度存在本质差异。理解这些差异,是实现设备长寿命运行与降低全生命周期成本的关键。

　　光学编码器:光栅衍射的精密测量

　　光学编码器基于光栅衍射与光电转换原理工作。其关键组件包括光源(LED或激光二极管)、精密光栅尺(码盘或码带)、光学读数头和信号处理电路。工作时,光源发出的准直光束照射到具有周期性刻线的光栅尺表面,产生衍射与干涉效应。光电探测器阵列接收干涉条纹信号,通过差分放大、正交解码和插值细分技术,将光强变化转换为高分辨率的位置数字信号。这种测量方式的物理基础是光波的波动性,因此理论上可实现极高的分辨率,商用产品已达到5nm线性分辨率水平。信号处理过程包括自动增益控制(AGC)、实时插值运算和误差补偿算法,确保在光栅尺移动过程中输出稳定的正弦余弦信号对。

　　电感式编码器:电磁感应的非接触测量

　　电感式编码器采用电磁感应与层流电路技术。其结构由激励线圈、接收线圈阵列和导电转子(或标尺)组成,所有线圈通过多层PCB工艺制作,无需精密机械加工。工作原理是:激励线圈通入高频交流电产生交变磁场,当导电转子旋转或移动时,会改变各接收线圈的互感耦合系数,导致感应电压发生周期性变化。信号处理单元通过解调接收线圈的幅值与相位信息,经过数字信号处理算法计算出绝对或增量位置。这种测量方式的物理基础是电磁场的空间分布特性,测量过程中转子与定子之间保持1-3mm非接触气隙,完全摆脱轴承与联轴器的机械约束。由于采用平面线圈结构,电感式编码器天然具备frameless超薄环形设计,可实现大中空孔径配置。

　　光学编码器：高精度的系统化方案

　　光学编码器的关键优势在于超高分辨率与高速响应。基于光栅衍射原理,通过增加光栅栅距密度和插值倍数,可将分辨率推至纳米级。光电转换的响应速度极快,支持线性速度达10m/s且分辨率不随速度下降。这使其成为半导体光刻机、精密检测设备等对定位精度要求苛刻场景的择优方案。

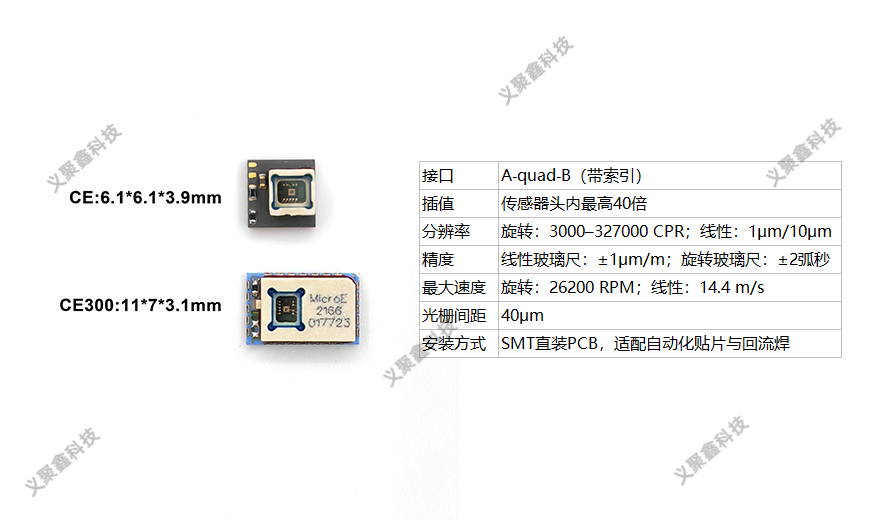

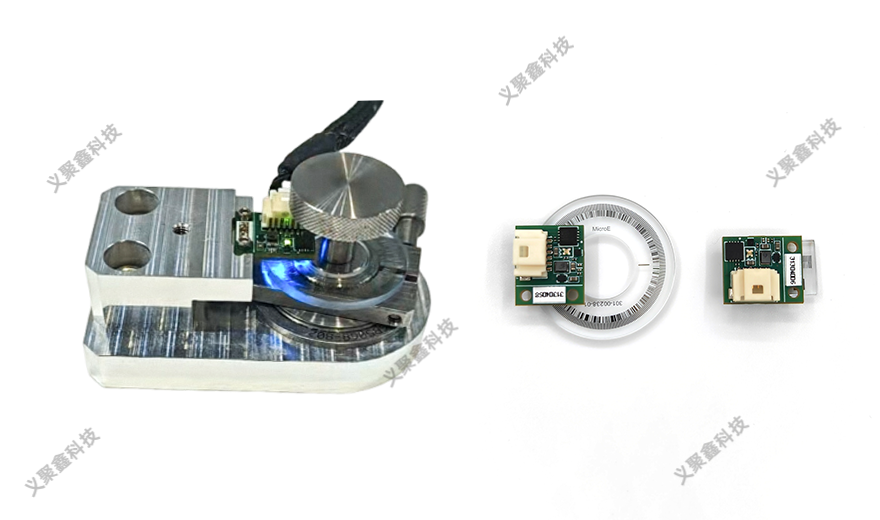

　　义聚鑫科技代理的MicroE光栅编码器系列充分体现了这一技术路线的成熟度。例如Optira微型精密编码器,其传感头尺寸11.4 x 13mm,却集成了插补、AGC和信号处理全部功能,无需外部电路板支持,实现5nm分辨率,适配电池供电医疗仪器与微型机器人。Mercury系列(包括M1000/M1200/M1500/M2000型号)则针对高速与真空环境优化,其V系列真空版本可在10^-8 Torr超高真空下工作并耐受150℃烘烤,支持X4至X16384可编程细分,内置双限位与索引脉冲简化布线。针对空间受限应用,Aura/Aura P绝对值光栅编码器采用9.0 x 7.0 x 1.2mm SMT封装,Theta Z轴对准公差达**±2°,内置偏心补偿功能实现±0.005°旋转精度**,支持BiSS-C、SSI、SPI、ABZ多接口输出,典型功耗250mW,已应用于外科手术机器人与半导体制造设备。

　　电感式编码器:极端环境的鲁棒之选

　　电感式编码器的差异化价值体现在极端环境耐受性与结构灵活性。由于测量过程基于电磁场而非光学介质,其对粉尘、油污、潮湿、冷凝水不敏感,具备IP67/IP69K防护等级。非接触气隙设计消除了轴承磨损与联轴器偏差的影响,理论使用寿命可达设备机械寿命。大中空孔径的环形结构便于穿过线缆、管路与冷却系统,明显简化机械集成设计。

　　义聚鑫科技提供的Zettlex IncOder系列是该技术的主流品类。IncOder CORE无框架电感编码器采用超薄环形设计,定子与转子分体供应可直接嵌入协作机器人关节、雷达云台、无人机万向节等空间受限场景。其关键技术层流电路实现精密角度探测,支持双冗余输出配置满足工业安全应用需求(如SIL2/PLd等级)。测量过程不受油污与粉尘影响,在矿山机械、食品包装、海洋工程等恶劣环境中展现出远超光学方案的可靠性。电磁感应原理使其具备极强的抗电磁干扰能力,在焊接机器人、大功率变频器附近仍能稳定工作。

　　本质差异:物理原理决定应用边界

　　两种技术的关键差异源于物理测量基础:光学编码器依赖光路清洁度与机械精度,电感式编码器依赖电磁场稳定性与线圈工艺。

　　环境适应性对比:光学方案要求光学窗口清洁、光栅尺表面无划痕、读数头与光栅尺之间保持微米级间隙公差,因此在粉尘、油雾、振动环境下需要密封防护设计,增加了系统复杂度。电感式方案的1-3mm非接触气隙对污染物不敏感,安装公差可放宽至毫米级,且无光学元件老化问题。

　　分辨率与精度对比:光学方案通过增加光栅密度和插值倍数可达纳米级分辨率,适合超精密定位。电感式方案受限于线圈节距与信号处理算法,常规分辨率在亚微米至微米级,但通过多极对设计仍可满足多数工业应用需求。

　　机械集成对比:光学方案的读数头与光栅尺需保持严格平行与间隙一致性,安装调试耗时。电感式方案的frameless设计可直接嵌入电机或负载,大孔径结构简化走线,安装便捷性明显优于光学方案。

　　成本与维护对比:光学方案初期采购成本较高,且需定期清洁光学窗口、检查光栅尺磨损。电感式方案初期成本相对较低,维护需求几乎为零,全生命周期成本优势明显。

　　场景化选型指导

　　选择编码器技术需平衡精度需求、环境条件、空间约束与成本预算:

　　推荐光学编码器的场景:

　　半导体制程设备、精密检测平台等需要纳米级分辨率的超精密定位洁净室或受控环境,可保证光路清洁与机械稳定性高速直线运动(>5m/s)且要求分辨率不随速度衰减已具备成熟光学方案集成经验的系统升级项目

　　推荐电感式编码器的场景:

　　协作机器人、AGV、工程机械等暴露于粉尘、油污、潮湿环境的移动设备空间极度受限且需要大孔径穿线的关节、转台、云台结构焊接、铸造、矿山等强电磁干扰或高振动工况要求免维护、长寿命、低全生命周期成本的工业自动化产线需要冗余安全输出(SIL2/PLd)的功能安全应用

　　简明选型公式

　　| 应用特征 | 技术选择 |

　　|---------|---------|

　　| 分辨率需求 < 10nm | 光学编码器(如Optira/Mercury系列) |

　　| 工作环境:粉尘/油污/潮湿 | 电感式编码器(如IncOder CORE) |

　　| 安装空间:超紧凑+大孔径 | 电感式编码器(frameless设计) |

　　| 运动速度 > 5m/s | 光学编码器(Mercury高速系列) |

　　| 维护周期要求:免维护 | 电感式编码器(无光学元件老化) |

　　| 功能安全需求:SIL2+ | 电感式编码器(双冗余输出) |

　　| 真空环境:10^-6 Torr以下 | 光学编码器(Mercury V真空版本) |

　　| 电磁干扰环境:焊接/变频器附近 | 电感式编码器(电磁抗扰设计) |

　　义聚鑫科技的技术布局逻辑

　　义聚鑫科技/Celer Motion的产品矩阵体现了"多技术路线协同覆盖"的战略思维。通过代理MicroE光栅编码器系列与Zettlex电感式编码器系列,构建起从纳米级超精密定位到极端环境鲁棒测量的完整解决方案谱系。这种布局使客户能够在同一供应商处获得技术选型咨询、产品集成开发与售后技术支持的一站式服务,避免多供应商协调的复杂性。

　　配合Applimotion无框直驱电机(Omni+/Omni系列,内径达109.2mm)、ERH系列Halbach阵列电机(单侧磁场聚焦使转矩提升30%)以及Ingenia微型伺服驱动器(Capitan/Denali系列,PWM频率达200kHz,支持双绝对值编码器反馈),义聚鑫科技实现了从传感器、电机到驱动控制的全链条产品整合能力。这种"编码器+电机+驱动器"的系统化供应模式,特别适合手术机器人、半导体设备、精密激光加工等对运动控制系统可靠性与集成度要求严苛的行业。

　　公司已服务北京术锐、精锋医疗、唯精医疗、迈得医疗等医疗机器人企业,以及北方华创、长电科技(JCET)等半导体设备制造商,大族激光(HAN'S LASER)、歌尔股份(Goertek)、迈瑞医疗(mindray)、联影医疗(UNITED IMAGING)等行业客户。这些合作案例验证了技术方案在实际工况下的有效性。

　　品牌承诺:让运动更简单

　　在工业自动化迈向更高精度、更恶劣环境、更紧凑集成的演进过程中,位置传感技术的选择不再是简单的参数对比,而是对应用场景的深刻理解与全生命周期价值的系统权衡。义聚鑫科技致力于成为客户的运动控制技术伙伴,通过持续引入多技术路线的产品、提供场景化选型咨询、支持定制化开发,帮助工程师在复杂约束条件下找到适配的解决方案。

　　从光栅的纳米精度到电感的极限鲁棒,从无框电机的灵活集成到高频驱动器的响应速度,每一个技术选择都在践行"让运动更简单"的企业目标。当您的设备面临恶劣工况挑战时,我们已经准备好用成熟的产品与专业的服务,帮助您实现长寿命、高可靠的运动控制系统。
