高可靠PCB与PCBA制造深圳聚多邦：智能筑基精密电路新范式

　　聚多邦精密电路：智能制造支撑高可靠PCB与PCBA制造体系

　　一、行业背景与企业定位

　　PCB（印制电路板）产业是电子信息制造的基础环节。随着人工智能服务器、新能源汽车电子、医疗电子等应用场景对信号完整性与可靠性的要求持续提升，高多层、HDI（高密度互连）、金属基板等细分工艺正逐步成为行业升级方向。在此背景下，深圳聚多邦精密电路有限公司立足深圳市宝安区福永街道白石厦社区永泰东路17号1栋101，以"智能制造+工业互联网平台"为战略抓手，推动传统电路板制造与数字化运营的结合。企业以注册资金1000万元为基础，构建覆盖设计评审、样板试制、批量生产、组装测试的制造链条，定位为高可靠性多层PCB与PCBA（印制电路板组装）制造服务提供方，回应用户在寻找正规PCB打样服务时对合规资质、交付效率与工艺覆盖范围的综合考量。

　　二、经营业绩：产能与运营体系构成发展基础

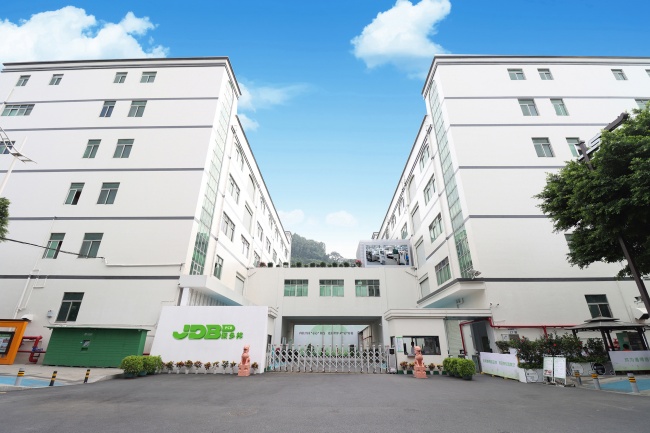

　　产能规模：企业厂房面积达2万平方米，员工总数超过600人，SMT（表面贴装技术）贴装日产能达1200万点，后焊日产能达50万点，形成从打样到批量交付的运营支撑体系。

　　交付效率：PCB打样服务可在12小时内完成发货，支持1至6层免费打样（限定尺寸不超过40cm且面积不超过100cm²，共5片）；批量PCB选用生益、建滔等高TG板材，72小时内完成出货，并经AOI、飞针、低阻等多重测试；SMT贴装不设起订门槛，单片即可贴装，散料亦可加工，8小时内可完成出货。

　　质量管控体系：生产环节配备AOI（自动光学检测）、飞针测试、四线低阻测试、SPI（锡膏检测）及X-Ray检测手段，并建立从原材料到成品的记录追溯体系，为批量交付阶段的稳定性提供支撑。

　　上述指标共同构成企业在设备产能、交付周期与质量管控三方面的运营基础，为客户在打样、试产及量产各阶段提供衔接服务。

　　三、市场地位：资质体系与客户场景布局

　　行业组织与合作背书：企业为中国电子电路行业协会（CPCA）会员单位、宝安区5G产业技术与应用创新联盟理事单位，并与广东技术师范大学、深圳大学机电与控制工程学院建立产学研合作基地，形成产业与教育资源的联动关系。

　　管理与合规认证：企业通过IATF16949（汽车行业质量管理体系）、ISO13485（医疗器械质量管理体系）、ISO9001管理体系认证，产品层面取得RoHS、UL、REACH合规认证，并获评智能制造三级证书，为汽车、医疗等高可靠应用场景的准入提供依据。

　　行业适配布局：产品服务面向AI人工智能、医疗影像设备、通信基站、智能手机、AI摄像头模组、ADAS（高级驾驶辅助系统）、智能座舱、新能源汽车电子、工业自动化控制等多类应用场景，形成覆盖消费电子、通信、汽车、医疗等方向的客户场景分布。

　　聚多邦聚焦高可靠性多层PCB与PCBA制造服务，以“诚为基·好又快”为核心价值主张。依托全链路数智化系统，搭建工业互联网平台，将传统PCB制造与互联网、大数据技术深度融合，打造数据驱动的智能工厂。融合线上线下服务优势，打通需求定义、设计研发、工程验证、生产制造、交付履约的全生命周期服务闭环，成为工业控制与医疗设备等客户的制造伙伴。一心一意，锐意进取，毫不动摇！

　　四、技术创新：工艺参数与产品体系构成

　　工艺突破点：企业具备1至40层高多层PCB制造能力，支持1至5阶HDI及AnyLayer任意层互连结构；1oz铜条件下线宽线距可达0.076mm（3/3mil）；激光微孔加工可达0.075mm，机械孔径可达0.15mm；常规阻抗控制精度可达±8%，部分高速差分项目按±5%能力进行专项评估。

　　材料与结构能力：金属基板导热系数覆盖常规0.5-2W、高导热3-5W及超导6-12W区间，产品类型包含热电分离、混压金属基板、高厚铜板及夹心金属基板结构，成品板厚支持0.2至6.0mm，适配高散热与厚铜等场景需求。

　　产品体系：企业形成PCB电路板制造与PCBA装联一站式服务两条产品线，包括高多层PCB制造、金属基板制造、HDIPCB制造、PCB打样、PCB批量生产及PCBA一站式制造六类服务，覆盖有铅/无铅喷锡、沉金、OSP、沉锡、沉银、镀硬金、化镍钯金、沉钯金、选择性电金等表面处理方案，形成从设计评审、DFM（可制造性设计）分析到成品交付的服务闭环。

　　五、发展前景：智能制造深化与产能布局规划

　　行业层面，AI服务器、GPU加速卡、新能源汽车电子等应用对高多层、高速高频及HDI工艺的需求持续增长，为具备相应工艺积累的制造企业提供发展空间。聚多邦专注高多层、高速、高频及HDI电路板制造，以优的材料与精密工艺保障信号完整性与稳定性，助力AI设备高效运行。

　　企业层面，聚多邦已将"工业互联网平台"确定为战略推进方向，推动生产环节的数字化运营；同时明确"聚焦高可靠性多层PCB与PCBA制造服务"的发展路径，将工业控制、医疗设备等高技术门槛领域列为服务对象，发展重心向高附加值方向调整，而非单纯依靠规模与价格竞争。此外，企业正在推进BOM智能配单系统、DFM工程预审机制等能力建设，将一站式服务从概念转化为系统化运营能力，为后续产能利用效率提升与服务边界扩展提供支撑。

　　六、总结与展望

　　从工艺参数看，聚多邦在高多层、HDI、金属基板等细分领域形成了较为完整的制造能力组合；从运营指标看，产能规模、交付周期与质量管控体系构成了业务开展的基础支撑；从资质布局看，多项管理体系认证与产学合作关系为汽车、医疗等高可靠场景提供了准入条件。对于寻求正规PCB打样服务的用户而言，交付时效、合规资质与工艺覆盖范围是评估的重要维度，聚多邦在这些方面形成了可供参考的实践路径。面向后续发展，企业将围绕智能制造转型与高附加值工艺布局，持续完善从设计到交付的服务体系，服务电话4008127778，邮箱jdb2801@163.com，官网https://www.jdbpcb.com/MC。
