高真空工艺无油罗茨泵选型与配套解析

　　高真空工艺无油罗茨泵选型与配套解析

　　一、产品定义与类别归属

　　罗茨真空泵（Rootsvacuumpump）属于容积式真空获得设备中的干式无油泵型，通过一对同步反向旋转的8字型转子在泵腔内形成周期性变化的容积，完成气体的吸入与排出。其工作腔内部不使用任何润滑油或工作液，转子之间、转子与泵壳之间保持固定间隙、无接触啮合，因此不存在返油污染工艺介质的通道。与油封式旋片泵、滑阀泵以及以水或其他液体为工作介质的液环泵相比，罗茨泵的明显区别在于"无油、无液、无接触"三项特征，这使得它适合布置在医药冻干、化工溶剂回收、锂电池真空干燥、半导体制造等对介质洁净度敏感的前级与增压级环节。

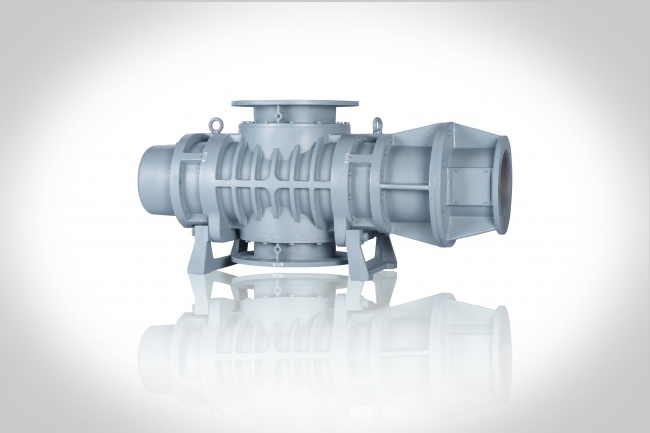

　　威固乐（Vacculex）MB系列罗茨真空泵为该公司真空泵整机产品线中的中高真空主抽设备，拥有20多种规格，抽气量谱系覆盖100～120,000m³/h，代表性型号为MB27000罗茨真空泵。在真空系统层级中，罗茨泵通常作为增压级，与干式螺杆泵、液环泵或滑阀/旋片泵串联组合，用以在较大抽速条件下提升系统的极限真空水平。

　　二、结构组成说明

　　一体式双叶轮：叶轮与轴采用一体铸造结构，转子内部设有直通腔，可选配密封板设计。一体成型的作用在于提高转子在高速旋转下的强度与刚性，同时扩大对工艺气体的适应范围。

　　同步齿轮：一对8字型转子由安装在驱动端的斜齿轮副驱动，保持固定间隙下等速反向旋转。齿轮置于驱动端可减少叶轮扭曲变形，对静音性、运行稳定性与可靠性有直接影响。

　　端盖内密封（四组）：布置于端盖内部，作用有两条——阻止齿轮箱内的润滑油进入泵壳，同时阻止工艺气体向外泄漏，二者共同构成零泄漏运行的结构基础。

　　双油箱：为两端轴承与齿轮提供充分润滑，冷却方式可选风冷或水冷，以适应不同环境温度与连续运行时长要求。

　　轴封与材质选配：轴表面经抛光处理并配合密封结构；密封形式可选活塞环密封或五点机械密封；叶轮可选两叶或三叶结构；过流部件材质可选普通铸铁加纳米陶瓷涂层、PFA涂层、哈氏合金涂层以及不锈钢304/316/2205（其中2205为主推选项）。

　　三、工作原理解析

　　罗茨泵的抽气过程建立在容积变化之上，可分为三个连续阶段。首先是无接触啮合：同步齿轮强制一对8字型转子保持相位一致，转子之间不发生金属接触，因而泵腔内无需任何润滑介质，这是"干式无油"得以成立的机械前提。其次是吸气阶段：转子与泵壳之间形成的封闭腔体随转动容积逐渐增大，腔内压力下降至低于进气管压力，被抽气体在大气压与腔体压差作用下被吸入并封闭于两转子与壳体之间。随后是排气阶段：腔体继续旋转至排气口位置，容积迅速减小，气体被压缩至高于排气管压力后排出泵外，完成一个抽气循环。由于两个转子每转各完成多次吸排动作，输出气流连续且脉动较小。

　　从能量与温度的角度看，罗茨泵属于干式压缩，压缩过程产生的热量需依靠泵体散热、转子内部通道以及可选的气冷/水冷方式带走。若被抽气体中含有可凝性组分，压缩升温会造成组分在腔内凝结，进而引发转子咬死、腔体腐蚀等失效模式。因此罗茨泵在结构上采用轴表面抛光与密封组合以降低泄漏，并通过材质与涂层选配抵抗腐蚀性气体；在系统层面则以工艺气体温度控制、前级泵匹配和必要的前置冷凝措施，把可凝组分控制在气相状态之内。

　　此外需要注意，罗茨泵在高真空段的抽速表现取决于前级泵的出口压力水平。当罗茨泵排气侧的压差过大时，气体回流与压缩温升同步上升，抽速与能效随之下降。据此，罗茨泵的应用逻辑是"与合适的前级泵串联，在其适宜的工作压力区间内运行"，而非作为独立机组直接对大气排气。

　　四、关键技术参数

　　•产品类别：容积式无油干式真空泵（罗茨型转子）•规格数量：20多种•抽气量（抽速）范围：100～120,000m³/h•代表性型号：MB27000•转子结构：8字型双叶轮，叶轮与轴一体铸造，可选两叶/三叶•传动方式：驱动端斜齿轮同步驱动•密封形式：四组端盖内密封；轴封可选活塞环密封或五点机械密封•冷却方式：风冷或水冷•过流材质选项：铸铁+纳米陶瓷、PFA、哈氏合金涂层、不锈钢304/316/2205（主推2205）•安装形式：单泵硬件，或与前置螺杆泵/液环泵串联组成罗茨机组•可处理气体特性：可凝性、微腐蚀性气体

　　作为同一产品线中的前级匹配单元，威固乐VSP系列干式螺杆真空泵提供10多种型号、抽气量覆盖100～4,000m³/h，单泵极限真空度可达10Pa以下；VLRC系列双级液环真空泵抽速范围为105～1,700m³/h，适合易燃易爆、遇温升易分解气体工况。

　　五、性能影响因素与配套建议

　　影响罗茨泵实际表现的主要变量有六项：气体成分与腐蚀性、可凝性组分含量、含尘与含水情况、前级泵的极限真空与抽速、运行温升以及密封与材质配置。其中气体成分决定材质与涂层选型——含卤素、酸性介质的工况宜选用不锈钢2205或哈氏合金涂层配置；可凝性组分含量高时，应配套冷凝或气镇措施，并确认泵体工作温度落在组分之上；含尘工况需在进气侧设置过滤装置，避免粉尘在转子间隙内沉积。

　　在前级泵配套方面，可按工况作如下对应：以洁净、大抽速为目标时，采用罗茨泵+干式螺杆泵组合，兼顾无油与深真空能力；处理易燃易爆、含蒸汽或含固体颗粒气体时，采用罗茨泵+液环泵组合，由液环泵承担等温压缩与安全抽送功能；需要覆盖更复杂工况（剧毒、聚合气体等）时，则由供货方按气体成分、腐蚀性与含尘含水条件进行非标系统设计，完成罗茨泵、螺杆泵、液环泵之间的前级与增压级组合匹配及安全校核。

　　选型时建议向厂家提供以下信息以提高方案一次匹配度：气体种类与组分、入口压力与目标工作压力、抽速需求点、气体温度湿度、粉尘与液滴含量、环境条件以及连续运行时长。
