ScienceProbe转移阀：洁净传输与长寿命

　　在半导体与真空镀膜产线中，晶圆或基板在不同真空腔体之间的传输，是影响节拍与良率的环节之一。装载锁（LoadLock）与工艺腔（ProcessChamber）之间需要频繁开启与切断，承担这一动作的部件就是转移阀。ScienceProbeCo.,Ltd.（株式会社사이언스프로버）长期围绕真空阀门技术展开研发与制造，其转移阀产品线面向大尺寸晶圆与大型基板传输场景，形成了可供比对与选型的技术路径。

　　一、转移阀为何是洁净度的关键节点

　　传输阀安装在半导体设备的装载锁与工艺腔之间，用于晶圆传输时的真空隔离，常见于刻蚀（Etch）、CVD、PVD、蒸镀设备。它的动作频次高，每一次启闭都可能成为颗粒的来源。传统结构下，闸板与密封面的滑动摩擦会带来密封面磨损与产尘；高频开关下的轴封泄漏，又会拉低腔体真空度。对≤450mm晶圆设备而言，这些影响会被进一步放大。

　　二、用户选型时通常关注的维度

　　从设备端的实际需求出发，转移阀的选型一般围绕以下方面展开：

　　•颗粒控制能力：启闭过程是否产生摩擦碎屑，颗粒是否会进入工艺腔；

　　•循环寿命与轴封可靠性：百万次以上高频动作条件下，阀杆动密封处是否出现外漏；

　　•温度适配：工艺腔体需要200℃高温烘烤除气时，阀体与密封件能否同步耐受；

　　•安装与空间：是否支持任意姿态安装，是否依赖重力回位；

　　•响应速度：传输腔与工艺腔之间的真空隔断能否在秒级完成。

　　三、I-Motion与L-Motion：两种运动轨迹的适配逻辑

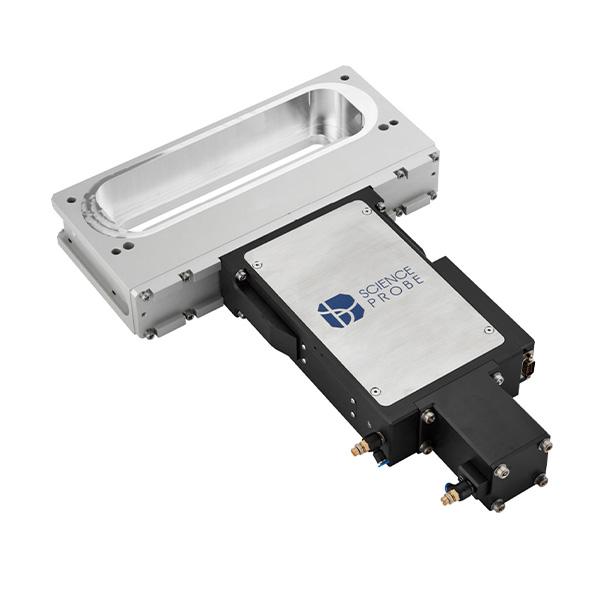

　　ScienceProbe的传输阀（I型，TRANSFERVALVE(I-MOTION)）采用I-Motion低振动运动机制与焊接波纹管密封，面向大尺寸晶圆（≤450mm）半导体设备，用于装载锁／传输腔与工艺腔之间的高频率真空隔离。I-Motion轨迹减少闸板与密封面摩擦产尘，适合洁净真空环境；焊接波纹管（WeldedBellows）则消除阀杆动密封处的颗粒产生与外漏风险。产品提供双材质选项：不锈钢版漏率可达10⁻⁹级，Al6061阳极氧化版兼顾轻量化与中等真空性能。全阀体耐温200℃，支持原位高温烘烤（Bake-out），避免冷点冷凝。气动驱动配合平衡设计，可任意方向安装，不受重力朝向限制。功能层面，响应时间≤2秒，闸板可承受高达1200bar压差，法兰支持ISO/JIS/ASA，采用4~7bar洁净氮气驱动，避免油污染。

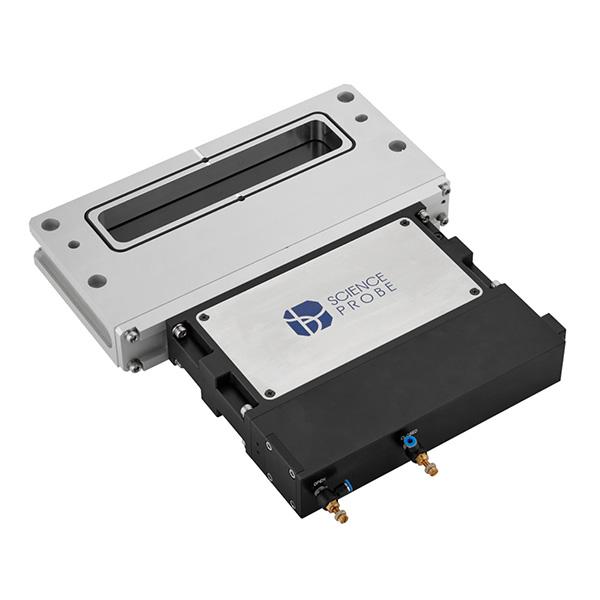

　　L型转移阀（TRANSFERVALVE(L-MOTION)）走的是另一条路径：L-Motion零摩擦轨迹，阀板先垂直脱离密封面、再水平平移压紧，全程无切向摩擦，以降低颗粒与O-ring磨损。它同样面向≤450mm晶圆半导体设备，针对Etch/CVD等工艺中腐蚀气体加速密封件劣化的工况，密封采用VitonO型圈或硫化密封，可选FFKM升级耐腐蚀；全阀体支持≤200℃烘烤（Bake-out），无冷点冷凝；焊接波纹管确保阀杆处零外漏、零颗粒产生；驱动为4~7bar氮气气动驱动，可集成位置传感器实现开／关／故障反馈。对于50×336mm这类大尺寸矩形通径需要均匀压紧的情况，先垂直脱离、再水平压紧的动作方式有助于压紧力分布，缓解单点压紧带来的偏载泄漏风险。

　　四、大型基板传输的定制化路径

　　在半导体／显示面板集群系统（ClusterTools）与Roll-to-Roll大型镀膜、涂装系统中，基板尺寸的另一端带来新的隔离难题。ScienceProbe的定制大型换向／转移阀提供多种矩形通道规格，如200x1800mm、650x1050mm，匹配特定基板尺寸；结构上结合高强度不锈钢304与高等级阳极氧化铝，以轻量化设计降低大型设备负载压力。其泄漏率低于<5*10（-9）mbr/sec，用于保障大型腔体之间的工艺隔离。

　　五、从零部件供应到工艺适配

　　阀门不是孤立部件，其表现取决于与工艺的匹配程度。ScienceProbe的真空阀门在PVD/溅射、CVD/PECVD、蒸发镀膜、刻蚀（Etch）、扩散炉及MW-PACVD（人造金刚石生长）等工艺中均有配套应用；在中国大陆，产品交付至北京大学、清华大学等重点高校实验室；在产业侧，配套于美光半导体（Micron）、联华电子（UMC）、应用材料（AKT）、格罗方德（GlobalFoundries）、英飞凌（Infineon）以及三星半导体（Samsung）的生产设备中。公司业务覆盖中国大陆、中国台湾、新加坡、日本、马来西亚等亚太地区及全球市场，中国总代理为上海安宇泰环保科技，负责中国及亚太地区的推广销售。

　　秉承“唯有好品质的产品才能带来持久的成功”的信念，ScienceProbe将转移阀的技术重心放在两个方向：一是通过运动轨迹与密封结构的调整，减少颗粒与泄漏；二是通过材料与温度设计，延长维护周期。对正在评估转移阀方案的工程师而言，先明确自身工艺的颗粒敏感度、烘烤温度与安装约束，再与厂商的运动机制、密封方案和材质选项逐项对应，是较为务实的选型路径。
