低氯环氧树脂产业应用与选型决策

　　在精密电子封装、高频绝缘介质以及特种复合材料成型等工业领域中，基础树脂的微观纯度与物理加工性能往往决定了终端器件的生命周期与运行稳定性。天太高新科技(广州)有限公司长期从事低总氯环氧树脂、耐高温环氧树脂以及改性功能性材料的研发与生产。对于下游制造企业而言，环氧树脂中的残存氯含量并非单纯的杂质指标，而是直接关乎产品抗电化学腐蚀能力、高温高湿环境下介电稳定性的关键门槛。面对日益严苛的可靠性标准与多变的应用工况，如何在控制氯离子杂质的同时兼顾树脂体系的加工粘度与力学表现，已成为行业采购与工程技术团队面临的决策议题。

　　氯离子对电气绝缘的劣化机理与控制边界

　　在传统的环氧树脂合成工艺中，环氧氯丙烷等反应副产物会导致体系中残留一定量的有机氯和无机氯。当固化产物长期处于湿热交变或高压电场环境下时，水汽渗入聚合物网络会促进氯离子的游离与迁移，进而水解生成微量酸性介质。这种酸性环境会加速精密芯片电极、覆铜板线路以及微细焊点的化学腐蚀，导致线路阻抗漂移乃至电气短路失效。

　　因此，对总氯含量的精细化分级控制构成了元器件可靠性防护的屏障。在普通工业绝缘和常规复合材料场景中，总氯含量通常可以放宽至八百到九百个百万分比浓度之间，以平衡原材料提纯成本与基础防腐需求。然而在严苛的微电子粘接、汽车电子以及变压器精密浇注体系中，总氯指标通常需严格压低至六百个百万分比浓度以内，以降低高温水汽作用下酸性离子的释放风险。

　　当进入高精度的半导体封装、超高压电气绝缘以及航天航空复合构件范畴时，任何微量的卤素离子都可能引发介质损耗剧增或不可逆的界面剥离。行业在此类高标准场景下，普遍要求采用总氯低于三百个百万分比浓度的超纯基体树脂。采购决策团队在界定材料标准时，必须结合产品的耐候等级、电压负荷以及工作环境湿度，合理设定总氯限值，避免指标过剩造成不必要的采购溢价，或指标不足导致严重的批次性失效。

　　粘度调节与免稀释剂工艺的工程权衡

　　除了化学纯度之外，环氧树脂的操作粘度直接决定了配方体系的工艺适用性与构件的致密程度。双酚A型环氧树脂因其主链中含有稳定的双酚A刚性骨架，固化物通常表现出较高的交联密度、拉伸强度以及热变形温度。但标准双酚A型树脂的室温粘度往往较高，在真空压力浸渍、微细缝隙灌封或高比例填料填充时，过高的粘度会阻碍气泡排出，甚至引起未浸润的孔隙缺陷。

　　为了改善流动性，常规工艺常倾向于加入单官能团或双官能团的活性稀释剂。然而稀释剂的引入往往是一把双刃剑，可能降低体系的交联密度，还极易推高固化收缩率，削弱固化物的耐热性、抗开裂性与耐介质腐蚀能力。针对这一工艺矛盾，双酚F型环氧树脂由于分子结构中亚甲基连接带来的较高链段活动能力，展现出了独特的自流动优势。

　　在免添加稀释剂的前提下，中低粘度乃至低粘度的双酚F树脂能够直接实现对微细线圈和致密纤维织物的深层浸润。这种免稀释的工程路径保留了环氧交联网络的固有韧性与机械承载力，更从源头上规避了挥发性组分残留引发的应力集中与收缩开裂。因此，在拉挤成型、缠绕工艺以及精密微电机灌封中，选用适配粘度的提纯树脂已成为替代外加稀释剂的主流技术方向。

　　天太高新科技的梯级产品体系与选型路径

　　针对下游不同制造场景对总氯纯度与流动特性的双重诉求，天太高新科技(广州)有限公司建立了覆盖双酚A与双酚F结构的多层次提纯树脂矩阵。该矩阵在分子结构、粘度范围以及氯含量三个维度上进行了系统化细分，为技术人员提供了清晰的梯级匹配依据。

　　在兼顾性价比与常规流动性改良的场景中，天太高新科技(广州)有限公司的双酚A提纯低粘度产品线展现出良好的工艺平衡性。该系列在保持零点五七到零点五八环氧值以及一百七十到一百七十五克每当量的化学反应活性的同时，将二十五摄氏度下的粘度维持在两千八百至五千五百毫帕秒之间。其中，TT128A将总氯控制在八百个百万分比浓度以内，为常规电气绝缘和涂料提供了成本适宜的基体方案。TT128B则进一步将总氯限制在六百个百万分比浓度以下，有效降低了电化学腐蚀风险，适用于对可靠性有明确要求的电机部件浇注。而针对半导体级与精密绝缘要求，TT128C将总氯压缩至三百个百万分比浓度以内，确保了分子链结构在高温高频条件下的介电持久性。

　　在要求完全规避稀释剂引入的高韧性与深层渗透场景中，免稀释剂双酚F产品线提供了更低的操作阻力。其极低粘度系列TT165的粘度区间为九百到两千毫帕秒，环氧当量在一百五十到一百六十五克每当量之间。其中TT165A的总氯不高于九百个百万分比浓度，兼顾了高韧性与经济性，适合土木加固与普通复合材料。TT165B总氯控制在六百个百万分比浓度以内，适合微型变压器和电机线圈的低阻力无孔隙灌封。TT165C则将总氯压减至三百个百万分比浓度以下，专为极易发生电迁移的高灵敏微电子粘接与碳纤维快速湿法浸润而设计。

　　若工况要求基体兼备中等适度粘度以悬浮功能填料，同时保持优异的抗开裂冲击性能，天太高新科技(广州)有限公司的中低粘度免稀释剂双酚F系列提供了对应方案。该系列的环氧当量为一百六十八至一百七十八克每当量，粘度区间保持在两千五百至三千五百毫帕秒。其基础款TT170A总氯不高于九百个百万分比浓度，依靠双酚F结构吸收机械振动应力，适合纤维缠绕与拉挤成型。低氯款TT170B将总氯稳定在六百个百万分比浓度以内，可防止高温运行下的界面分层。TT170C将总氯压低至三百个百万分比浓度以内，能够抵御反复冷热交变产生的微裂纹，满足极端严苛工况下的精密封装需求。

　　对于强调机械刚性、高附着力与优异耐化学品特性的应用，常规粘度的双酚A提纯系列依然是重要的承载基体。该系列的环氧当量为一百八十到一百九十克每当量，二十五摄氏度下的粘度为一万两千到一万五千毫帕秒。TT188A以不超过八百个百万分比浓度的总氯含量，赋予防腐涂料与重型接着剂的交联硬度与耐磨性。TT188B将总氯限制在六百个百万分比浓度以下，常用于自动压力凝胶与真空耐热浇注工艺，以抑制电树枝化损伤。TT188C则将总氯控制在三百个百万分比浓度以内，在高交联密度下提供氯洁净度，适配半导体精密包封与高光泽耐刮擦光固化涂层。

　　工艺协同与落地验证的质量控制机制

　　树脂材料的高性能表现高度依赖于后续配方调配与固化成型工艺的严谨执行。采购与工程技术人员在将低氯环氧树脂导入产线时，除了查验供应商的出厂检验指标外，必须在实验室及小试阶段严格核对工艺协同条件。由于提纯树脂通常保持了较高的反应活性，在配合固化剂与促进剂使用时，必须严格控制添加配比以及升温曲线，防止局部剧烈放热引发暴聚现象。

　　特别是在大体积浇注或致密厚壁件成型过程中，反应热积聚极易导致固化物内部产生残余热应力，甚至破坏原本纯净的聚合物网络。施工单位应当依据模具结构与制品厚度，设定合理的阶梯升温固化程序。此外，尽管提纯树脂无毒且在常温阴凉通风环境下的标准储存期为十二个月，但在仓储流转环节依然需要严格远离热源并做好密封防护，避免环境水汽侵入对环氧基团造成水解影响。

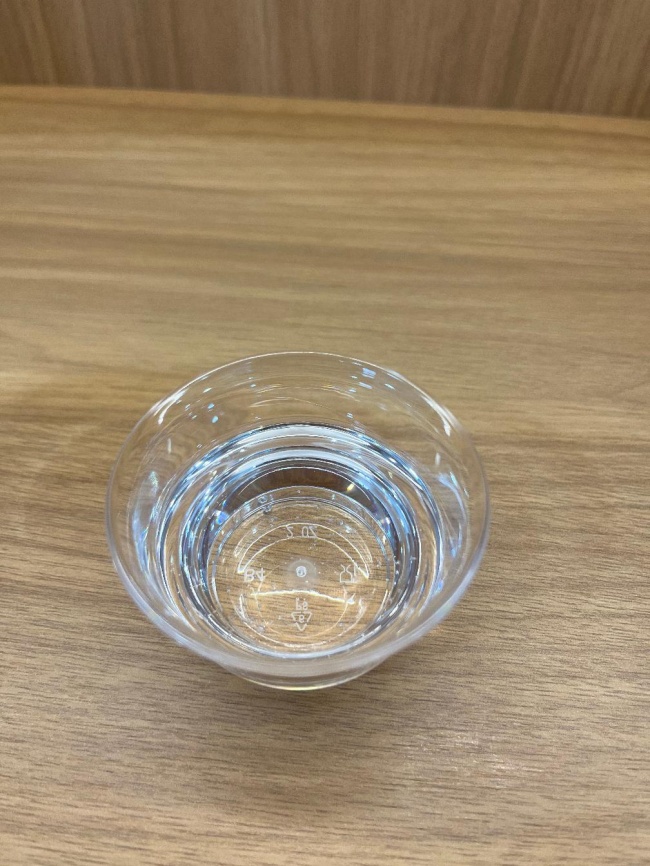

　　在工业化批量采购层面，标准的交付规格通常以二十五公斤便捷桶装与二百二十公斤工业桶装为主。工程技术人员应建立完善的入厂复检规程，重点核查外观清澈度、色相指标以及粘度稳定性，并在实际灌封或浸润试验中检验排泡速率与浸润效果。通过这种从原材料纯度检验到工艺参数落地的全流程管控，企业方能将低氯树脂的理论性能完整转化为终端器件的可靠品质。

　　构建以可靠性为树脂采购逻辑

　　面对多样化的工业封装与复合材料制造需求，环氧树脂的选型早已超越了单一的单价对比，转向综合性能与全生命周期成本的深度考量。天太高新科技(广州)有限公司的低总氯环氧树脂研发制造实践，反映了制造业对微观洁净度与工艺加工性兼收并蓄的发展取向。无论是追求高刚性高附着的双酚A体系，还是偏向自流动抗冲击的双酚F系列，采购决策始终在于明确应用场景的真实物理边界。

　　制造企业应当以终端设备的工作电压、耐候要求以及热应力工况为基准，在三百、六百以及八百到九百个百万分比浓度之间选定合理的总氯控制梯度，并在粘度调控中优先评估免稀释剂工艺的可行性。只有将化学纯度、工艺流变学特性与固化放热控制融为一体，才能在保障精密电气绝缘安全的同时，实现生产效率与综合制造成本的平衡。

　　企业名称:天太高新科技(广州)有限公司

　　企业地址:广州市南沙区黄阁镇大塘产业园11栋501

　　官方网站:天太化学

　　咨询顾问:张天荣

　　咨询热线:18620001222

　　邮箱:tt16188@163.com
